کاربرد مخازن تحت فشار در صنعت

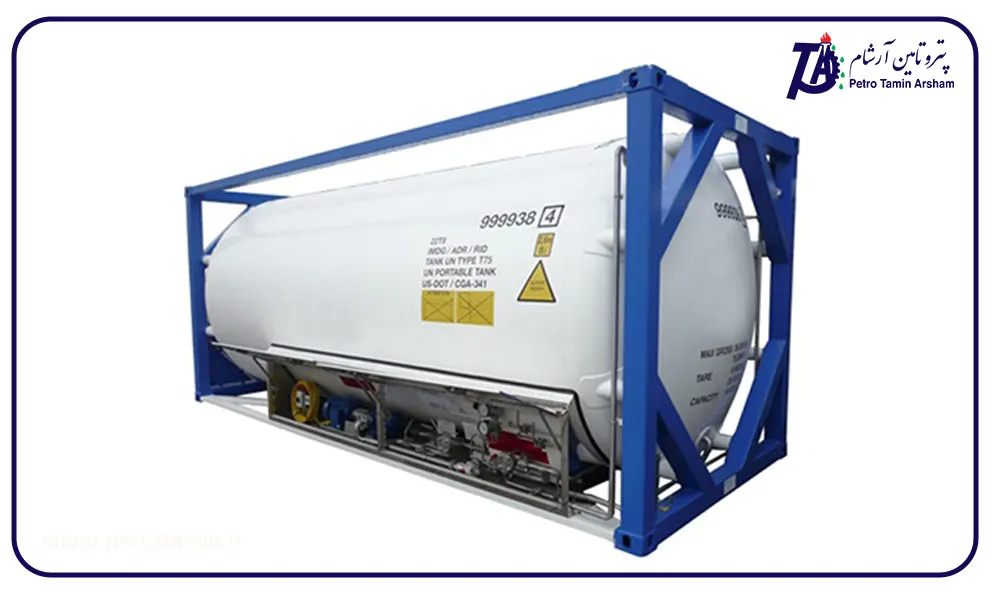

مخازن تحت فشار یا وسلها، جزء اصلی و حیاتی در بسیاری از صنایع، بهویژه در صنایع نفت، گاز، پتروشیمی، داروسازی و صنایع غذایی به شمار میروند. این مخازن برای ذخیرهسازی و انتقال گازها، مایعات و مواد شیمیایی تحت فشار بالا طراحی شدهاند و نقش مهمی در کارایی، ایمنی و بهرهوری فرآیندهای صنعتی ایفا میکنند. اهمیت این مخازن زمانی بیشتر نمایان میشود که نیاز به انتقال مواد تحت فشار بالا یا فرآیندهای پیچیده تولید مطرح میشود. بهطور خاص، وسلها به دلیل قابلیتهای ویژهای که دارند، مانند تحمل فشار بالا، مقاومت در برابر خوردگی و ایمنی در انتقال مواد، بهعنوان گزینهای ضروری در بسیاری از صنایع به شمار میروند. در این مقاله، به بررسی نقش و اهمیت مخازن تحت فشار در صنایع مختلف و تأثیر آنها بر بهینهسازی عملکرد صنعتی خواهیم پرداخت.
صنعت نفت و گاز
در صنعت نفت و گاز، مخازن تحت فشار به عنوان یکی از ارکان اصلی فرآیندهای صنعتی شناخته میشوند. این مخازن معمولاً به عنوان گیرندهها در فرآیندهای مختلف استفاده میشوند، جایی که فرآیندهای فیزیکی و شیمیایی در دماها و فشارهای بالا انجام میشود. در این فرآیندها، مخازن تحت فشار وظیفه ذخیرهسازی و انتقال مواد تحت فشار زیاد را بر عهده دارند و به همین دلیل، ایمنی و کارایی در طراحی و ساخت آنها اهمیت فراوانی دارد.
با اینکه ستونها یا برجهای تقطیر معمولاً برای اهداف خاص خود طراحی میشوند، اما در ساخت و عملکرد شباهتهای زیادی با مخازن تحت فشار دارند. ستونهای تقطیر به منظور جداسازی خوراکهای شیمیایی یا جریانهای مختلف بر اساس نقاط جوش طراحی شدهاند. این ستونها و مخازن تحت فشار به دلیل نیاز مشابه در فرآیند ساخت، معمولاً از یک سازنده تأمین میشوند و در طراحی آنها از متریالهای مشابه استفاده میشود.
فولاد کربن و فولاد ضد زنگ از متداولترین مواد بهکار رفته در ساخت مخازن تحت فشار در صنعت نفت و گاز هستند. این مواد به دلیل مقاومت بالا در برابر خوردگی و فشار زیاد، انتخابی مناسب برای ساخت مخازن هستند. در طراحی و تولید یک مخزن تحت فشار، علاوه بر بدنه خارجی، اجزای داخلی نیز نقش بسیار مهمی ایفا میکنند. این اجزا شامل سینیهای تقطیر و قطعاتی هستند که به دقت طراحی میشوند تا بتوانند فشار و دماهای بالا را تحمل کنند و عملیات تقطیر یا سایر فرآیندهای شیمیایی را به درستی انجام دهند.
این قطعات داخلی مخازن تحت فشار بسیار پیچیده هستند و نیاز به مشخصات دقیق و خاص دارند که تفاوتهای زیادی با مشخصات مورد نیاز برای بدنه اصلی مخزن دارند. به همین دلیل، این قطعات باید از تأمینکنندگان متخصص تهیه شوند تا اطمینان حاصل شود که مخزن تحت فشار به درستی و با بالاترین استانداردهای ایمنی و عملکردی تولید شده است.
صنایع شیمیایی
در صنایع شیمیایی، به عنوان تجهیزات کلیدی در فرآیندهای پیچیده شیمیایی استفاده میشوند. این مخازن اغلب برای انجام واکنشهای شیمیایی در شرایط دما و فشار بالا طراحی میشوند و در نتیجه تغییرات اساسی در ترکیب مواد داخل مخزن ایجاد میکنند. این فرآیندها میتوانند شامل ترکیب چند محصول برای تولید یک محصول جدید، تقسیم یک ماده به چند محصول مختلف یا حتی تبدیل یک محصول به شکل جدیدی از طریق تغییرات شیمیایی باشند.
مخازن تحت فشار در صنایع شیمیایی میتوانند برای انواع مختلف فرآیندهای شیمیایی مورد استفاده قرار گیرند. از جمله این فرآیندها میتوان به تولید پلیمرها، فرآیندهای تجزیه و ترکیب مواد شیمیایی، و واکنشهای تخمیر اشاره کرد که در دما و فشار بالا به منظور بهینهسازی واکنشها و افزایش بازدهی انجام میشوند. این مخازن به دلیل داشتن توانایی تحمل فشار زیاد، برای فراهم آوردن شرایط مناسب برای انجام واکنشهای شیمیایی پیچیده ضروری هستند.
همچنین، در صنایع شیمیایی، انواع مختلفی از مخازن تحت فشار به طور همزمان استفاده میشوند. هر نوع مخزن میتواند برای فرآیند خاصی طراحی شده باشد و بسته به نوع واکنش یا نیاز صنعتی، مخازن مختلفی در کنار یکدیگر برای انجام واکنشها و فرآیندهای متفاوت مورد استفاده قرار میگیرند. برای مثال، ممکن است مخازن تحت فشار برای ترکیب مواد شیمیایی، تقطیر مواد یا حذف و تبدیل مواد به یکدیگر بهطور موازی استفاده شوند.
در نتیجه، مخازن تحت فشار در صنایع شیمیایی نقش حیاتی در بهینهسازی واکنشهای شیمیایی و تولید محصولات با کیفیت بالا ایفا میکنند. طراحی این مخازن به گونهای است که بتوانند شرایط مطلوب برای واکنشها را فراهم کرده و در عین حال ایمنی و کارایی فرآیندها را تضمین کنند.
صنعت انرژی (تولید برق)
بخش انرژی به دلایل مختلف نیازمند استفاده از مخازن تحت فشار است. یکی از اصلیترین دلایل استفاده از این تجهیزات در این بخش، مدیریت گازهای مضر و خطرناک است که در فرآیندهای مختلف صنعتی تولید میشوند. در مکانهایی مانند پالایشگاههای نفت و گاز و فلزکاری، گازهای اضافی و خطرناک باید بهطور ایمن ذخیرهسازی و منتقل شوند تا از خطرات ناشی از نشت یا انفجار جلوگیری شود. به همین دلیل، استفاده از مخازن تحت فشار بهعنوان یک راهحل کلیدی برای مدیریت این مواد در این صنایع ضروری است.
یکی از مهمترین کاربردها در بخش انرژی، استفاده در نیروگاههای هستهای است. در این نیروگاهها، از مخازن تحت فشار راکتور (RPVs) استفاده میشود. این مخازن بزرگ فولادی استوانهای هستند که بهطور خاص برای تحمل دماهای بالا، فشار زیاد و تابش نوترون طراحی شدهاند. مخازن RPV نقش حیاتی در حفظ امنیت و کارایی راکتورهای هستهای ایفا میکنند. آنها بهطور مستقیم حاوی هسته راکتور، آب خنککننده و بخار تولید شده هستند و باید قابلیت تحمل شرایط سخت را داشته باشند. به همین دلیل، مخازن تحت فشار راکتور به یکی از مهمترین و بحرانیترین اجزای نیروگاههای هستهای تبدیل میشوند.
با این حال، باید توجه داشت که تمامی راکتورهای هستهای دارای مخازن تحت فشار راکتور نیستند. برخی از راکتورها ممکن است به تکنولوژیهای متفاوت یا طراحیهای مختلف برای مدیریت فشار و دما نیاز داشته باشند، اما در بسیاری از نیروگاههای هستهای، استفاده از این مخازن بهعنوان یکی از ارکان اساسی ایمنی و عملکرد مناسب راکتور به شمار میرود.
در مجموع، مخازن تحت فشار در بخش انرژی نهتنها برای ذخیرهسازی مواد خطرناک و مضر، بلکه برای حفظ ایمنی و افزایش کارایی سیستمهای پیچیدهای مانند نیروگاههای هستهای و پالایشگاهها نقش حیاتی دارند. طراحی دقیق و استفاده از مخازن تحت فشار مقاوم و با کیفیت میتواند به بهبود ایمنی و بهرهوری این بخشها کمک کند.
بیشتر بخوانید : مخازن کرایوژنیک، انواع آن و کاربردهای آن در صنایع
انواع مخازن تحت فشار
در صنایع مختلف کاربرد گستردهای دارند و هر کدام ویژگیها و عملکرد خاص خود را برای تطابق با نیازهای متفاوت صنایع دارند. در اینجا انواع مختلف مخازن تحت فشار که در صنایع مختلف بهویژه در بخشهای پتروشیمی، پالایشگاهها، نیروگاهها و سایر صنایع به کار میروند، بررسی شده است.
1. مخازن فرآیند
مخازن فرآیند برای نگهداری و ذخیرهسازی مایعات طراحی شدهاند و به طور گسترده در تاسیسات پتروشیمی، پالایشگاهها، کارخانههای گاز، تولید نفت و گاز و سایر تاسیسات صنعتی استفاده میشوند. این مخازن به دلیل توانایی در تحمل فشار بالا و مقاومت در برابر مواد شیمیایی، نقش اساسی در فرآیندهای تولید و فرآوری مواد دارند.
2. اتوکلاوها
اتوکلاوها ظروف بزرگی هستند که تحت فشار قرار میگیرند تا به دماهای بسیار بالا برسند. این ظروف معمولاً به شکل استوانهای طراحی میشوند، زیرا این شکل میتواند فشارهای بالا را بهتر تحمل کند و در عین حال ایمنی را تضمین نماید. اتوکلاوها معمولاً برای نگهداری و فرآیندهای خاص طراحی میشوند، بهطور مثال، در صنعت داروسازی و پزشکی برای استریلیزاسیون استفاده میشوند. پس از قرار گرفتن وسایل در داخل اتوکلاو، درب آن مهر و موم شده و فرآیند به صورت ایمن انجام میشود.
3. مخازن پرفشار
مخازن تحت فشار قوی یکی از بادوامترین وسایل در بازار هستند که برای کار در زیر سنگینترین بارها طراحی شدهاند. این مخازن به دلیل ساختار محکم خود و مقاومت عالی در برابر فشار، خورندگی و دما، در صنایع حساس مانند پالایش نفت، تولید گاز، و نیروگاهها کاربرد دارند. معمولاً این مخازن از فولاد ضد زنگ ساخته میشوند تا بالاترین سطح از مقاومت و طول عمر را فراهم کنند.
عملکردهای معمولی مخازن پرفشار شامل میکسرهای پرسرعت، راکتورهای شیمیایی و سیستمهای استخراج فوق بحرانی است.
4. مخازن انبساط
مخازن انبساط برای تنظیم تغییرات در میزان آب گرم در سیستمهای گرمایشی طراحی شدهاند. این مخازن به تنظیم فشار استاتیکی در سیستمهای آب گرم بهداشتی کمک میکنند و با پمپها، فشار سیستم را حفظ کرده و سرعت جریان آب را کنترل مینمایند. این ویژگی باعث میشود که سیستمهای گرمایشی به طور مؤثر عمل کنند و بهویژه در مناطق سردسیر کاربرد زیادی دارند.
5. مبدلهای حرارتی
مبدلهای حرارتی ابزارهایی هستند که حرارت را از یک محیط به محیط دیگر منتقل میکنند. این تجهیزات بهطور گسترده در صنایع مختلفی مانند نفت، پتروشیمی، گاز، نیروگاهها، صنایع غذایی، دارویی و تهویه مطبوع استفاده میشوند. مبدلهای حرارتی به بهبود کارایی انرژی در فرآیندهای صنعتی کمک میکنند و همچنین در صنایع غذایی برای انتقال حرارت مورد نیاز در فرآیندهای پخت و پز یا بستهبندی به کار میروند.
6. مخازن فشار آب
در سیستمهای چاه آب، مخازن تحت فشار با استفاده از هوای فشرده به فشار آب تولید میکنند. این سیستمها برای ایجاد فشار آب در داخل لولهها و سیستمهای آبرسانی داخل خانهها یا صنایع کاربرد دارند. هنگامی که شیر آب باز میشود، فشار موجود در مخزن باعث خروج آب از لولهها میشود.
7. مخازن خلاء
مخازن خلاء بخشی از سیستمهایی هستند که هوا یا سیالات را از طریق مکش، پمپاژ یا خروج گاز فیلتر میکنند. این مخازن معمولاً در صنایعی مانند تصفیه آب، آلودگی زدایی و کم آبی به کار میروند. همچنین در صنایع دارویی، غذایی و برق برای جلوگیری از آلودگی و یا حفظ شرایط خاص استفاده میشوند.
8. مخازن تحت فشار ASME
مخازن تحت فشار ASME به مخازنی اطلاق میشود که طبق استانداردهای سختگیرانه کد ASME VIII ساخته شدهاند. این مخازن تحت بازرسیهای دقیق قرار میگیرند تا اطمینان حاصل شود که قادر به تحمل فشارهای بالا هستند. علاوه بر این، این مخازن اطلاعاتی دقیق در مورد دیگ بخار ASME و سازنده آن را به کاربران نهایی ارائه میدهند.
9. مخازن تحت فشار دیواره نازک
مخازن تحت فشار دیواره نازک به مخازنی گفته میشود که ضخامت پوسته آنها نسبت به اندازه کلی مخزن بسیار کم است. این مخازن معمولاً در شرایطی استفاده میشوند که فشار داخلی مخزن بسیار بیشتر از فشار هوای بیرونی است. طراحی این مخازن باعث کاهش وزن و افزایش کارایی آنها میشود.
10. بویلرها
بویلرها مخازن تحت فشار بستهای هستند که برای گرم کردن سیالات، عمدتاً آب، به کار میروند. این سیالات گرمشده در فرآیندهایی مانند پخت و پز، تولید برق، گرمایش مرکزی، و گرمایش آب استفاده میشوند. بویلرها در نیروگاهها، صنایع دارویی، صنایع غذایی و سایر کاربردهای صنعتی نقش اساسی دارند.
طراحی و تولید مخزن تخت فشار
مخازن تحت فشار در صنایع مختلف برای ذخیرهسازی و نگهداری مواد تحت فشارهای بالا طراحی میشوند. طراحی این مخازن به طور کلی به دو بخش اصلی تقسیم میشود: ساختار هندسی و مواد مورد استفاده در ساخت. از نظر علمی، راه حل مشکل کاهش کشش یک سازه کروی میتواند به سادگی بهعنوان یک پاسخ هندسی ساده در نظر گرفته شود، اما در عمل، طراحی و تولید مخازن تحت فشار، به ویژه در مدلهای کروی، به دلیل چالشهای پیچیدهای که دارند، فرآیندی بسیار دشوار است.
ساخت مخازن تحت فشار کروی و استوانهای
در حالی که مخازن کروی، مانند مخازن فیبر کربنی مورد استفاده در پروژههای خاص مانند مأموریتهای فضایی ناسا، دارای مزایای بسیاری از جمله توزیع یکنواخت فشار هستند، اما ساخت این نوع مخازن برای کاربردهای عمومی دشوار و پرهزینه است. در نتیجه، بیشتر طراحیهای مخازن تحت فشار به سمت استفاده از مخازن استوانهای با دو سر نیمکرهای یا عدسیشکل متمایل میشوند.
مخازن استوانهای فولادی
این نوع مخازن به دلیل راحتی در تولید و قابلیت تطبیق با نیازهای مختلف صنایع بسیار رایج هستند. بخش میانی استوانهای آنها به راحتی از یک قطعه فولادی مستطیل شکل ساخته میشود. این طراحی از آنجا که لبههای عمود بر هم ندارد، توزیع بهتر کشش را ممکن میسازد. همچنین سرهای نیمکرهای که در طراحی این مخازن استفاده میشود، کمک میکند که فشار بهطور یکنواخت توزیع شود.
سرهای مخازن تحت فشار
سرها به طور کلی به دو نوع تقسیم میشوند که هرکدام ویژگیهای خاص خود را دارند:
- سرهای توریسفریک (Torispherical Heads) سرهای توریسفریک شامل صفحهای با شعاع ثابت هستند که با یک مفصل حلقوی به استوانه متصل میشوند. این نوع سرها به دلیل سهولت تولید، به یکی از رایجترین اشکال سر در مخازن تحت فشار تبدیل شدهاند و در اتاقهای فشردهسازی مجدد، برجهای تقطیر، کارخانههای پتروشیمی و کاربردهای مختلف ذخیرهسازی به کار میروند.
- سرهای نیمه بیضوی (Elliptical Heads) سرهای نیمه بیضوی به دلیل ویژگیهایی نظیر عمق بیشتر و مقاومت بالاتر، کاربردهای خاصتری دارند. این سرها به نسبت سرهای توریسفریک هزینه بیشتری دارند، اما در فشارهای بالاتر و شرایط خاصتر مورد استفاده قرار میگیرند.
مزایای مخازن استوانهای و سرهای نیمکرهای
- سهولت تولید: طراحی استوانهای مخازن تحت فشار نسبت به طراحیهای کروی پیچیدگی کمتری دارد و هزینه ساخت آنها بسیار پایینتر است.
- توزیع یکنواخت فشار: استفاده از سرهای نیمکرهای یا توریسفریک به توزیع بهتر فشار کمک میکند، که باعث افزایش ایمنی و دوام مخزن میشود.
- مقاومت در برابر فشار بالا: سرهای نیمه بیضوی مقاومت بیشتری در برابر فشارهای بالاتر دارند و به طور معمول در سیستمهایی با فشارهای بیشتر مورد استفاده قرار میگیرند.
بیشتر بخوانید : تجهیزات محصولات کرایوژنیک
متریال هایی که در ساخت وسل ها بکار می رون
طیف گسترده ای از مواد در ساخت مخازن تحت فشار قرار می گیرند که از اصلی ترین متریال ها شامل موارد زیر هستند:
- فولاد کربنی (با کمتر از 0.25 درصد کربن)
- فولاد کربن منگنز (استحکام بالاتری نسبت به فولاد کربنی دارد)
- فولادهای کم آلیاژ
- فولادهای با آلیاژ بالا
- فولادهای زنگ نزن آستنیتی
- مواد غیر آهنی (آلومینیوم، مس، نیکل و آلیاژها)
- مواد پیچ و مهره با استجکام بالا
به منظور رعایت استانداردهای تولید، باید خواص مواد زیر در مواد انتخابی مشخص باشد. طرح هایی که بدون اطلاع از این ویژگی ها ساخته می شوند، به احتمال زیاد در استفاده طولانی مدت دچار مشکل می شوند. بنابراین در انتخاب مواد باید توجه زیادی شود.
- افزایش طول و کاهش ناحیه در هنگام شکستگی
- چقرمگی بریدگی
- کهنگی و شکنندگی در شرایط عملیاتی
- قدرت فرسودگی
- دسترسی
تنش های طراحی با استفاده از فاکتورهای ایمنی اعمال شده برای خواص مواد، از جمله:
- قدرت محصول در دمای طراحی
- استحکام کششی نهایی در دمای اتاق
- قدرت خزش در دمای طراحی
جوشكاران و سازندگان بايد نكات زير را در نظر داشته باشند تا ضمانت كنند كه مخازن تحت فشار آنها تمام الزامات كاربردهاي صنعتي را برآورده مي كند:
- خوردگی
- وزن و محتویات وسل
- دمای محیط و عملیاتی
- فشارهای استاتیکی و دینامیکی
- تنش پسماند و حرارتی
- نیروهای واکنش
