پرژینگ و لیک تست خطوط لوله

پرژینگ و لیک تست خطوط لوله چیست و چه مزیت هایی دارد، در ادامه به این موضوع میپردازیم، تعداد قابل توجهی از فرآیندهای صنعتی حساس به رطوبت هستند و نیاز به محیط فاقد اکسیژن دارند تا اطمینان حاصل شود که کیفیت محصولات نهایی آن‌ها تغییر نمی‌کند. خسارت ناشی از بخار آب و اکسایش یک چالش جدی دیگر است که با آن تولیدکنندگان صنعتی مواجه هستند.

برای رفع این مشکلات، تخلیه نیتروژن(پرژینگ و لیک تست خطوط لوله) به صورت روزانه در فرآیندهای مرتبط به صورت مرتب انجام می شود.

پرژینگ نیتروژن چیست؟

پرژینگ نیتروژن(تخلیه نیتروژن) یک فرآیند صنعتی است که گازها و سایر اشکال ناخواسته از محیط یک سیستم تولید با استفاده از گاز نیتروژن حذف می‌شوند. به دلیل ویژگی‌های بی‌فعالیتش، نیتروژن می‌تواند به طور موثر اکسیژن و سایر گازهای پرواکسیداتیو را از فرآیندهای صنعتی بدون واکنش شیمیایی با زیرساخت‌ها به طور مؤثری جابجا کند.

چرا نیاز به پرژینگ نیتروژن داریم ؟

مزایای پرژینگ نیتروژن بسیار زیاد هستند، اما دلایل حیاتی برای تخلیه با گاز نیتروژن، جلوگیری از تغییرات شیمیایی در محصولات و پیشگیری از خسارت تجهیزات مرتبط با رطوبت یا حتی احتراق هستند.

در حضور رطوبت یا هوای غنی از اکسیژن، بسیاری از فرآیندهای تولید صنعتی ممکن است تحت تأثیر منفی قرار گیرند. آسیب اکسیداتیوی که توسط این آلاینده‌های ناخواسته ایجاد می‌شود، کیفیت محصولات نهایی را کاهش می‌دهد و پیامدهای گرانبهایی به تجهیزات وارد میکند. در عملیات های حساس به اکسیژن، با پرژینگ نیتروژن رطوبت و گازهای دیگه رو از فرآیند پاکسازی میکند.

کاربردهای سیستم های پرژینگ نیتروژن

پرژینگ با گاز نیتروژن در حال حاضر در گستره‌ای از فرآیندهای تولید صنعتی استفاده می‌شود و در زیر، برخی از کاربردهای کلیدی روش‌های تخلیه نیتروژن(پرژینگ نیتروژن) در صنعت های مختلف ذکر شده‌ است.

•  تخلیه گاز نیتروژن (پرژینگ نیتروژن) در انبارهای تولیدی برای افزایش عمر مفید نوشیدنی ها
• پر کردن فضای خالی با نیتروژن برای کشتی‌ها، تانکرها و محیط‌های قابل احتراق.
• تخلیه نیتروژن برای ترانسفورماتورها و محیط‌های الکتریکی حساس به انفجار.
• تخلیه ترکیبات آلی در صنایع شیمیایی/پتروشیمی.
• از بین بردن گازهای سمی در اتاق‌های پردازش (مانند ابزارهای اسپاترینگ).
• خشک کردن و تخلیه لوله‌ها برای محدود کردن غلظت اکسیژن – برای اطلاعات بیشتر درباره خدمات نگهداری لوله‌ها با پترو تامین آرشام تماس بگیرید.
• در بسته‌بندی کارخانه‌های بسته‌بندی مواد غذایی جهت حذف رطوبت، اکسیژن و دیگر آلاینده‌های گازی از گاز نیتروژن استفاده می شود.
• تولید فلزات که در آن سیستم‌های تخلیه نیتروژن (پرژینگ نیتروژن) برای حذف ترکیباتی که ممکن است بر کیفیت جوش تأثیر بگذارند، استفاده می‌شوند.

سیستم های تخلیه نیتروژن

چندین سیستم تخلیه نیتروژن برای استفاده موجود است، اما انتخاب نهایی سیستم تخلیه N2 بستگی به ترجیحات و نیازهای هر اپراتور می‌گذارد. در زیر چهار نوع کلیدی از سیستم‌های تخلیه نیتروژن توضیح داده شده‌اند.

• تخلیه جایگزین با گاز نیتروژن:

این تکنیک برای تجهیزات با مقاطع ساده (مانند لوله‌ها) مناسب است. این روش در اجرا ساده است. عنصر تمیز کننده به نام “پیگ” با استفاده از گاز نیتروژن فشرده از طریق لوله تجهیزاتی که در حال تمیز کردن هستند فشرده می‌شود. در طول روند پیگینگ، پیگ و گاز از هر کانال لوله عبور کرده و آلاینده‌های گازی و ذرات را حذف می‌کنند.

• تخلیه با تقسیم نیتروژن:

 تخلیه تقسیمی شامل ترکیب نیتروژن گازی با گاز مورد نیاز برای حذف است. سپس مخلوط از نقطه خروجی قرار گرفته در حداکثر فاصله از ورودی گاز خارج می‌شود. این روش تخلیه نیتروژن(پرژینگ نیتروژن) در سیستم‌های ساده و پیچیده با مقاطع متنوع مانند کوره‌ها، راکتورها و ستون‌ها مؤثر است.

• انتقال مایع تحت فشار:

در این روش گاز نیتروژنی که با فشار زیاد به مایع تبدیل شده است بدون نیاز به پمپ های کرایوژنیک، گاز نیتروژن مایع را وارد مخزن می کنند که از فشار تبدیل مایع به گاز، مخزن پرژینگ می شود این تکنیک تخلیه به طور قابل توجهی خطر اکسیداسیون مرتبط با انتقال مایع بین دو مخزن فرآیندی را کاهش می‌دهد.

• روش واکنش فشار-مانع:

برای فرآیندهایی که عمل تخلیه مستقیم با نیتروژن مناسب نیست، می‌توان مخازن فرآیند را با نیتروژن فشرده، فشرده کرد. این روش معمولاً بر روی تجهیزات با یک خروجی استفاده می‌شود. هنگامی که محتوای مخازن با نیتروژن فشرده ترکیب شده است، مراحل تخلیه و واکنش دادن انجام می‌شود. این فرآیند به میزان لازم تکرار می‌شود تا مخزن به سطح قابل قبولی تخلیه شود.

پرژینگ و لیک تست خطوط لوله

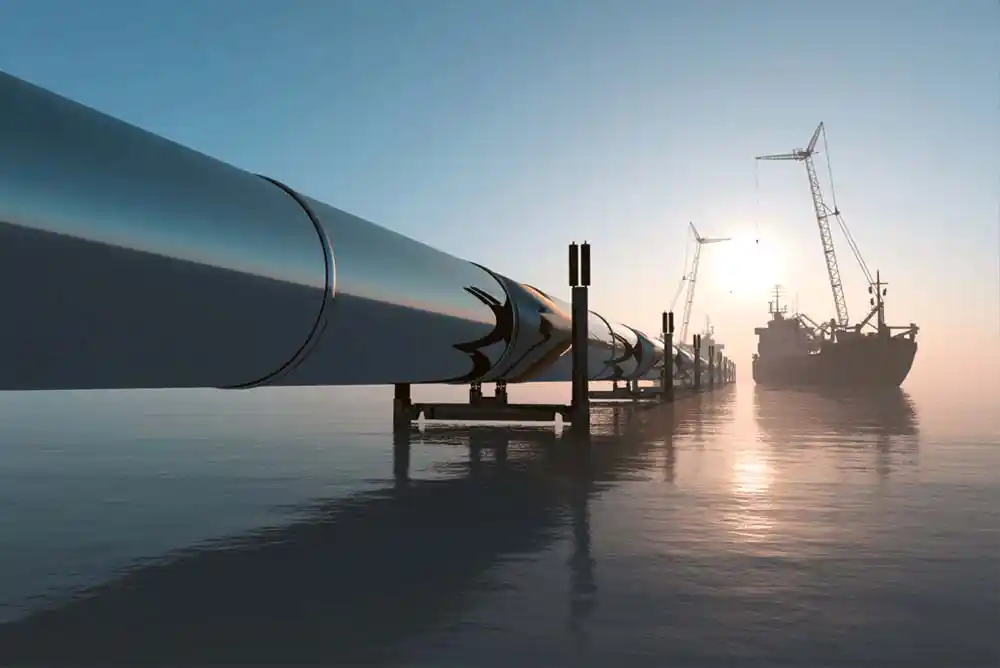

پرژینگ لوله ها با گاز نیتروژن یک روش حیاتی از راه‌اندازی خطوط گاز طبیعی است. این روش برای حذف اکسیژن، بخار آب و سایر آلاینده‌ها که در شبکه لوله‌های تازه نصب شده نگه داشته شده‌اند، ضروری است. عدم حذف این مواد باعث تغییر کیفیت مایعاتی می‌شود که از طریق خطوط جریان حمل می‌شوند.

تخلیه نیتروژن یک روش به نسبت ساده است که گاز فشرده از طریق لوله‌های انتخابی فشرده می‌شود و تمامی آلاینده‌های گازی و ذراتی را از طریق لوله‌ها بیرون می‌راند.



نیتروژن پرژینگ انواع خطوط لوله و فرآیند ، مخازن و راکتورها

شرکت پترو تامین آرشام با تکیه بر تجارب ارزنده بیش از دو دهه متخصصین فنی و مهندسی و طیف وسیعی از تجهیزات بروز و کارآمد خود ، شامل انواع مخازن حمل ، ذخیره و تزریق کرایوژنیک ، اواپراتورها ، یونیتهای تزریق ، ابزار دقیق ، فلکسیبل هوز و هوزهای انتقال گاز در سایزها و فشارهای کاری مختلف ، امکان پرژینگ انواع خطوط لوله و فرآیند و مخازن و راکتورهای هر نوع صنایعی شامل نفت و گاز و پتروشیمی ، فولاد ، خطوط انتقال نفت و گاز و سایر مشتقات مربوطه را بر اساس استانداردهای بروز دنیا را دارد .

1. پرژینگ ( Purging ) خطوط لوله در خشکی تا سایز 100 Inch و بیشتر
2. پرژینگ ( Purging ) خطوط لوله در دریا تا سایز 64 Inch  و بیشتر
3. تزریق تا حجم 000 Nm3/h نیتروژن ( 280 تن نیتروژن مایع در هر شبانه روز ) با دمای محیط
4. خنک کاری تدریجی ( Cool Down ) انواع مخازن و راکتورها
5. پرژینگ و سرد نمودن تدریجی مخازن LPG شامل مخازن بوتان و پروپان در پالایشگاههای گاز بر اساس متد Piston effect
6. تزریق نیتروژن به چاههای نفتی در روش EOR جهت افزایش ازدیاد فشار چاههای متروکه و زنده نمودن چاهها

تست نشتی ( Leak Test )

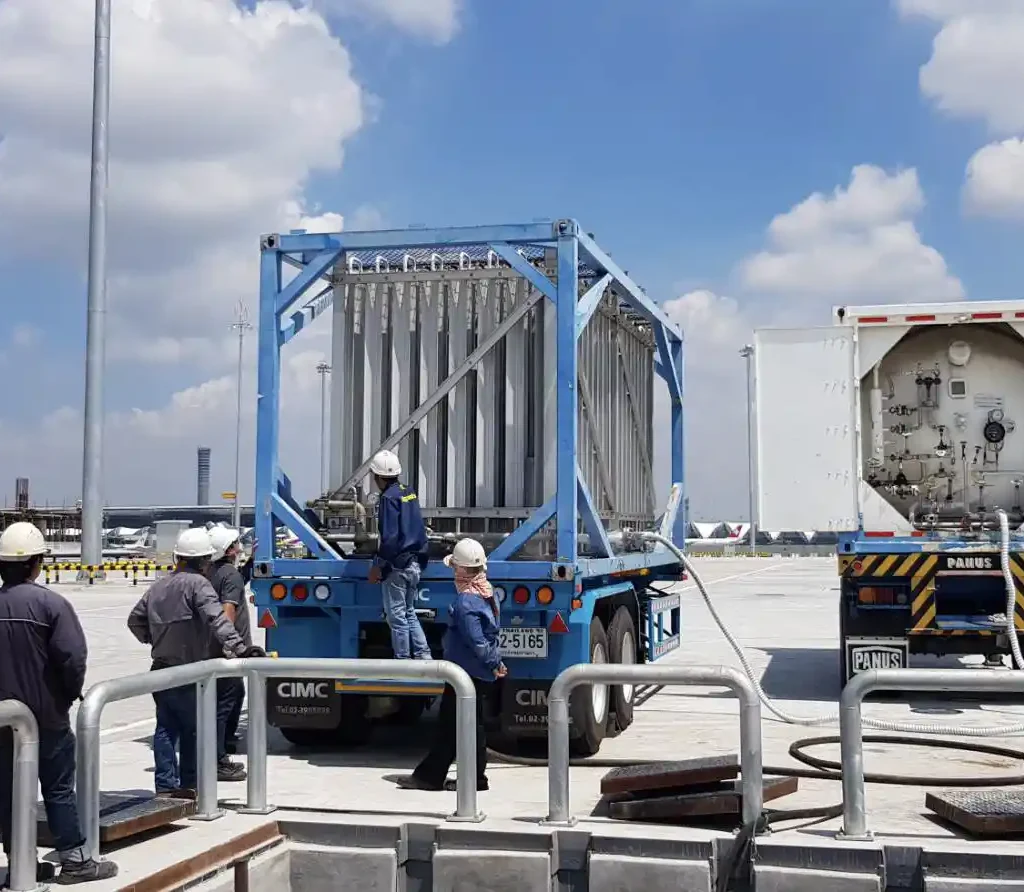

شرکت پترو تامین آرشام با اتکا به تجهیزات متنوع و بروز خود شامل انواع ایزوتانکهای High Pressure ،کرایو پمپهای تایپهای Reciprocating  و Centrifugal ، اواپراتورهای فشار قوی با فشار کاری 700 Bar و سایر تجهیزات شامل منیفولد ها و هوزهای انتقال گاز فشار قوی و تجهیزات پایش و سنجش سیال ، امکان انجام پروژهای لیک تست در ساحل و دریا را برای فشارهای 10 Bar  تا  300 bar  را دارد.

1. انجام پروسه کامل Leak Test خطوط لوله و فرآیند تمامی تاسیسات پالایشگاه های نفت و گاز و پتروشیمی
2. پرشرایز ( Pressurize ) و تست نشتی انواع خطوط لوله ، فرایند و مخازن و راکتورهای تحت فشار تا 300 Barg با گاز نیتروژن در خشکی و دریا تا 1000 Nm3/h

نکات ایمنی برای پرژینگ و لیک تست خطوط لوله

تخلیه نیتروژن در یک محیط صنعتی با خطراتی همراه است. برای انجام ایمن تخلیه لوله‌ها، اپراتورها باید مراحل زیر را انجام دهند:

• اطمینان از دقت در استفاده از ابزارها و تجهیزات
• آموزش مناسب و بررسی کارکنان در مورد اجرای ایمن وظایف خود
• طراحی پروتکل‌های اضطراری برای قطع و خاموش کردن و خروج افراد با فراهم کردن چندین نقطه خروج
• استفاده اجباری از تجهیزات حفاظت شخصی برای همه کارکنان درگیر در عملیات تخلیه
• استفاده از تجهیزات به روز و دارای استاندارد

پترو تامین آرشام ، خدمات پرژینگ و لیک تست خطوط لوله

در چندین سال گذشته، پترو تامین آرشام بهترین راهکارهای تولید نیتروژن و ارائه خدمات پرژنیگ را که با نیازهای مختلف فرآیندهای صنعتی ارائه داده است.

امروز با پترو تامین آرشام تماس بگیرید تا درخواست قیمت یا مشخصات محصولات و خدمات ما را بپرسید.
